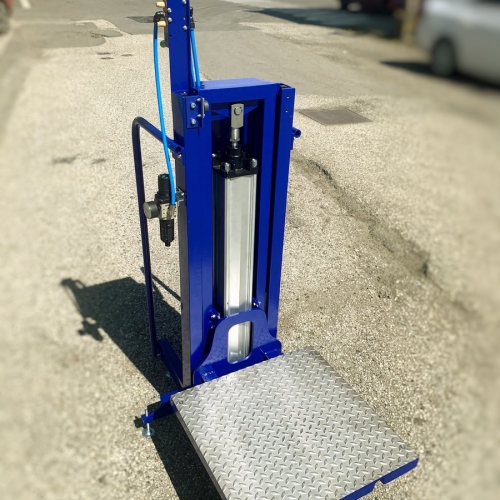

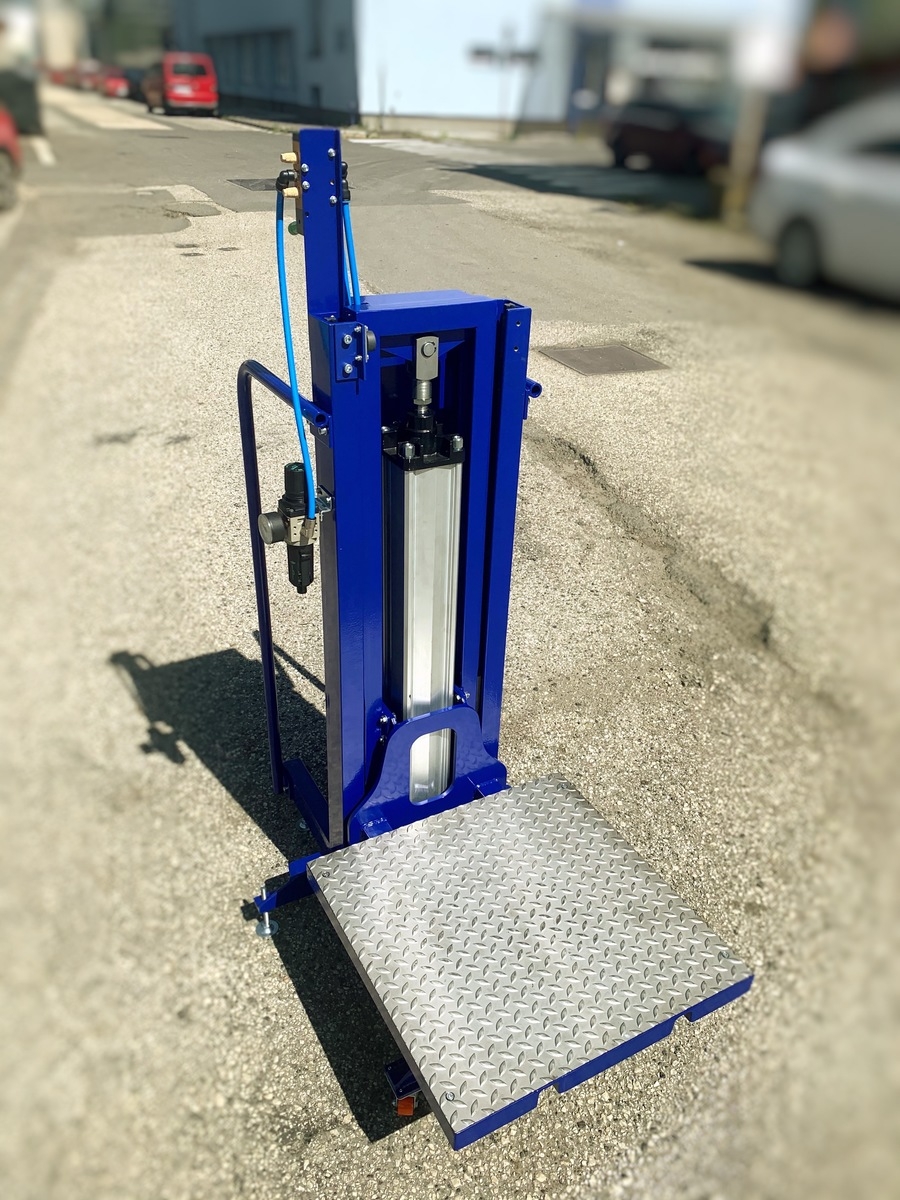

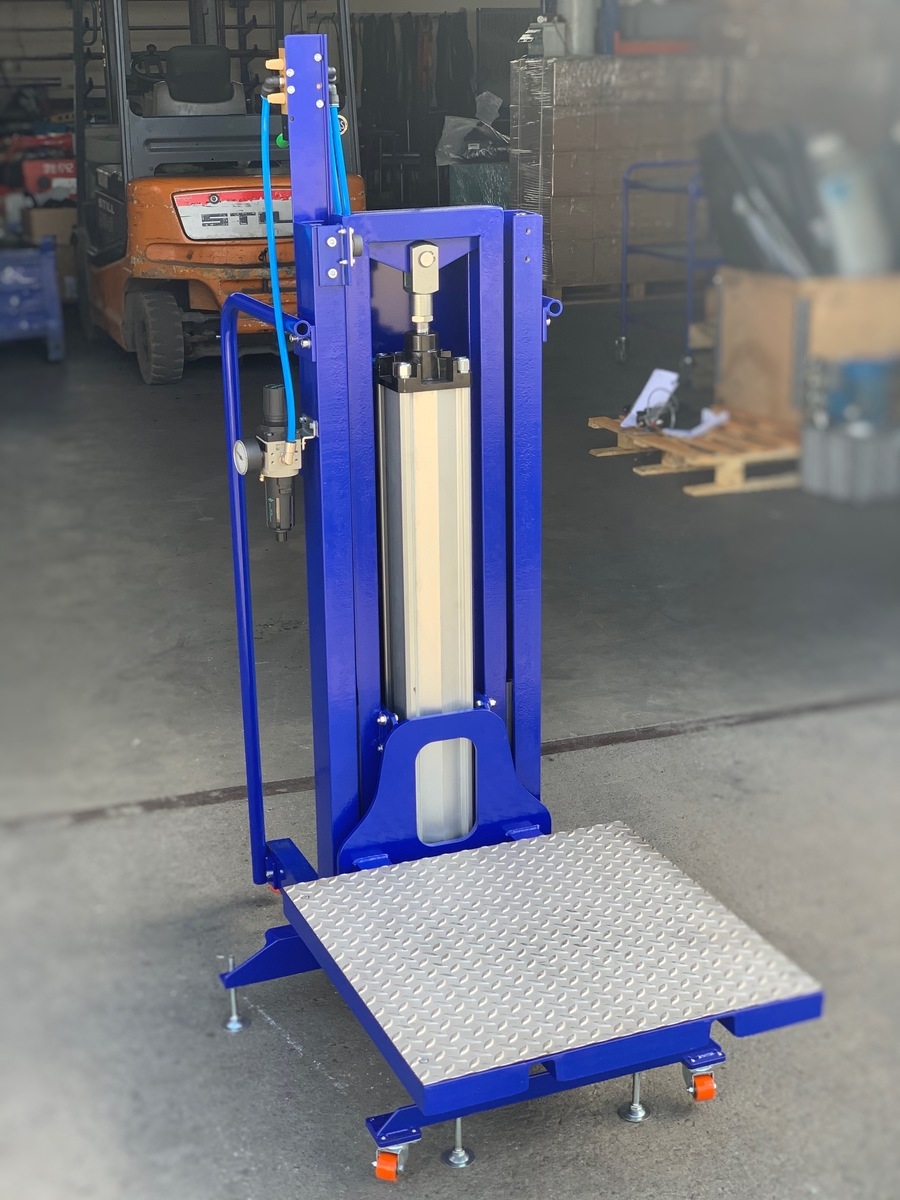

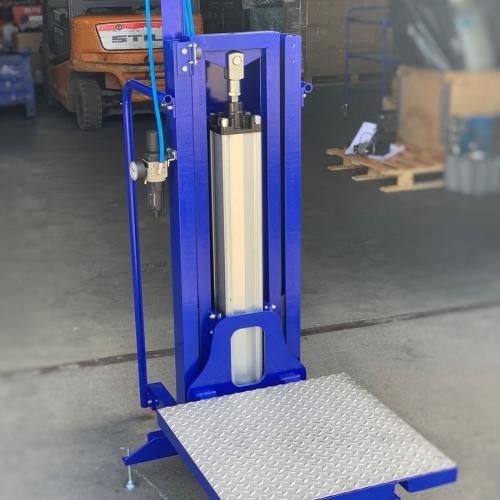

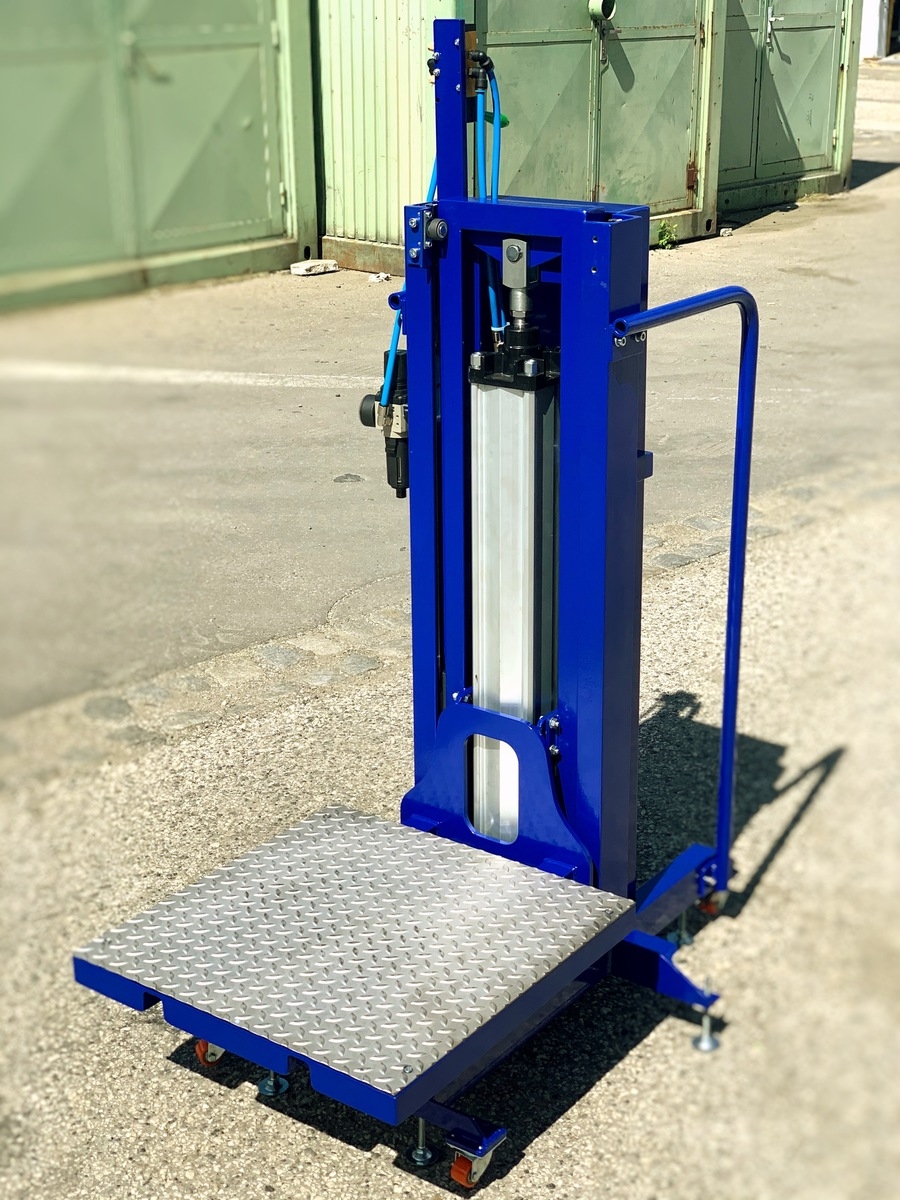

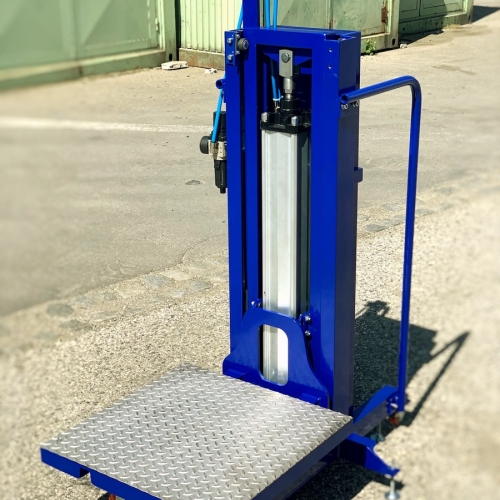

Jde o mobilní pneumatickou zvedací plošinu s nosností 55 kg, protizávažím a s rozměry plošiny 550 x 550.

Celkový zdvih plošiny je 700 mm, maximální vysunutí lze do polohy 1000 mm, minimální zasunutí do základní polohy je 310 mm na doraz.
Pro převoz je plošina opatřena čtyřmi kolečky a lze ji ustavit k podlaze pomocí šesti stavitelných nožek.

Pohyb zdviže plošiny je zajištěn pneumatickým válcem s tlumením a lineárním vedením s kuličkovými ložisky. Maximální zdvih válce je 700 mm. Směr pohybu je řízen pákovým pneumatickým rozvaděčem s aretací a tlumiči hluku. Pokud je rozvaděč v základní poloze, válec je zasunutý a plošina zůstává ve spodní poloze. Po přestavení rozvaděče se pístnice vysouvá a plošina se zvedá do koncové polohy. Ke spuštění dojde opět po přestavení rozvaděče do základní polohy. Rychlost vysouvání lze seřídit škrtícími ventily, na straně pístu pneumatického válce je blokovací ventil zabraňující okamžitému pádu plošiny, např. při poškození hadice.

Na vstupu je jednotka úpravy vzduchu, která obsahuje redukční ventil, filtr s nádobkou pro odpuštění kondenzátu a manometr. Redukční ventil slouží pro nastavení vstupního tlaku a tím síly zvedání plošiny.
Pneumatický rozvod je řešen pneu rychlospojkami a PUR hadicemi.
Hlavní přívod vzduchu musí být s min. tlakem 3,8 bar, aby byla zaručena požadovaná síla zvedání.
