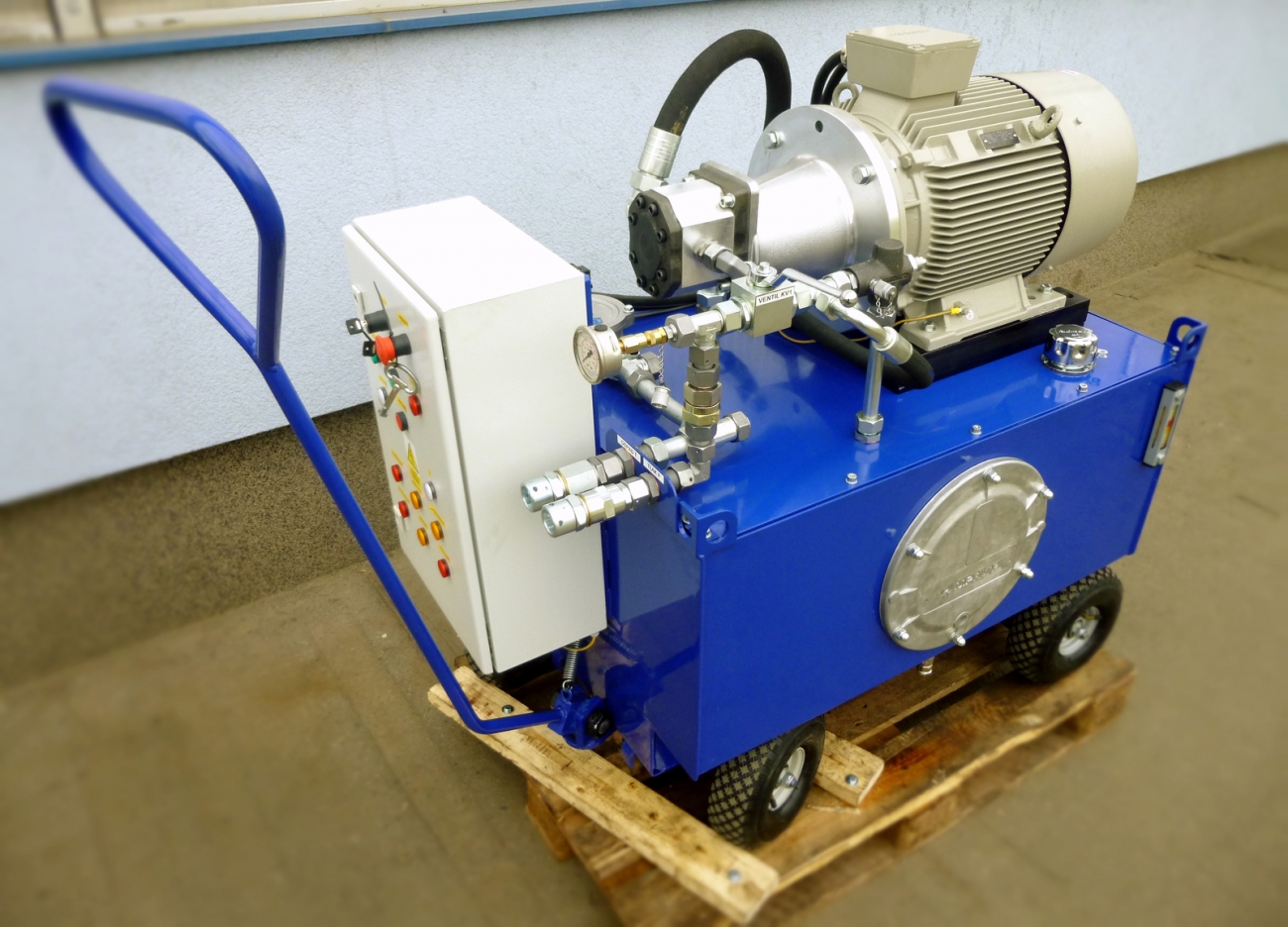

Na trubkovém rámu z bezešvých ocelových trubek vybaveném pojezdovými kolečky (2 ks otočné s brzdou, 2 ks pevné) je umístěna ocelová okapová vana, hliníková nádrž o objemu 30 dm3, elektro skříňka s hlavním vypínačem, elektrickým přívodním vodičem a držák výstupních hydraulických hadic. Na víku nádrže je umístěn elektromotor s držákem hydrogenerátoru, zpětný ventil, manometr, monoblokový rozváděč, plnící hrdlo se vzduchovým filtrem a odpadní filtr. Na boku nádrže je stavoznak se zabudovaným teploměrem.

V nádrži pod hladinou oleje je umístěn zubový hydrogenerátor poháněný elektromotorem, který je vně nádrže (na víku). Na sání hydrogenerátoru je umístěn sací filtr. Sací filtr není za provozu agregátu přístupný. Na výtlačné straně hydrogenerátoru je namontovaný zpětný ventil do potrubí, který chrání hydrogenerátor před případným zpětným proudem hydraulické kapaliny. Rovněž je v této tlakové větvi namontován manometr pro sledování pracovního tlaku a minimess přípojka pro případné diagnostické připojení k agregátu. Za zpětným ventilem je namontován monoblokový hydraulický rozváděč, jehož součástí je pojistný ventil. V odpadní větvi je namontován odpadní filtr, který je umístěn na víku nádrže. Odpadní filtr je vybaven optickým indikátorem zanesení filtrační vložky. Na víku nádrže je dále namontováno plnící hrdlo se vzduchovým filtrem. Z boku nádrže je umístěn stavoznak se zabudovaným teploměrem.
