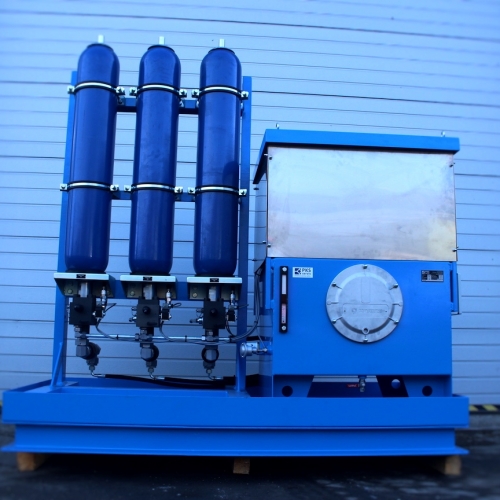

Je proveden jako kompaktní zařízení, tzn., že na nádrži, v nádrži a jejím bezprostředním okolí jsou umístěny následující prvky:
- pohonná jednotka se zubovým hydrogenerátorem a elektromotor. Hydrogenerátor dodává tlak pro přítlak a zvedání hydraulických válců.,
- čtyřpozicový blok s odlehčovacím elektromagnetickým rozváděčem a pojistným ventilem,
- elektromagnetické rozvaděče pro přítlak běhounu, hydraulický zámek, pojistný ventil,
- sací filtr s filtrační schopností 60 mikrometrů,
- odpadní filtr s filtrační schopností 10 mikrometrů s indikací zanesení filtrační vložky,
- plnící hrdlo s odvzdušněním, optický hladinoměr, snímač teploty, hladinoměr s termostatem,
- topná spirála 1,25kW,
- odsekávací přisávací ventily,
- hydraulické vakové akumulátory s pojistným blokem a odlehčovacím elektromagnetickým ventilem,
- další nezbytné součásti hydraulického agregátu.
Zubový hydrogenerátor je při rozběhu elektromotoru odlehčen.
Aby hydrogenerátor dodával tlak, je potřeba sepnout cívku odlehčovacího rozvaděče.
Základní parametry agregátu:
- olejová nádrž o objemu 250 dm3
- pracovní kapalina - Hydraulický olej HLP ISO VG46
- stupeň filtrace oleje = 60 μm
- elektromotor o výkonu P = 11 kW
- zubový hydrogenerátor - dodávané množství 40 dm3/min
- pracovní tlak až 160 bar
- maximální tlak 200 bar
- topné těleso 1,25 kW
- akumulátory objem 3x 32 dm3
