Hydraulický agregát je proveden jako kompaktní zařízení, tzn., že na nádrži, v nádrži a jejím bezprostředním okolí jsou umístěny následující prvky:

• Pohonná jednotka se zubovým hydrogenerátorem a elektromotorem 7,5 kW. Hydrogenerátor dodává tlak pro přítlak a zvedání hydraulických válců běhounu
• Třípozicový blok s odlehčovacím elektromagnetickým rozváděčem a pojistným ventilem, minimess připojky, kulové ventily, snímač tlaku
• Elektromagnetický rozvaděč pro přítlak běhounu, hydraulický zámek, škrtící ventil, pojistný ventil
• Sací filtr s filtrační schopností 60 mikrometrů
• Odpadní filtr s indikací zanesení filtrační vložky a manometrem
• Plnící hrdlo s odvzdušněním, optický hladinoměr, termostat, hladinoměr se snímačem teploty, topná spirála
• Přisávací ventil a pojistný ventil na plnou plochu HV
• 2x hydraulický vakový akumulátor s pojistným blokem a odlehčovacím elektrom. ventilem

Zubový hydrogenerátor je odlehčen při rozběhu elektromotoru.

Součástí agregátu je nezbytné příslušenství pro jeho napojení:

• hydraulické hadice 2SN13, 2SN16, 2SN20, 2SN25, 2SN30.
• spojovací potrubí
• hydraulické šroubení

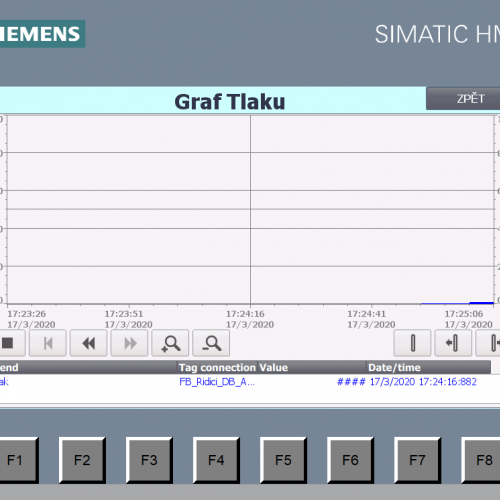

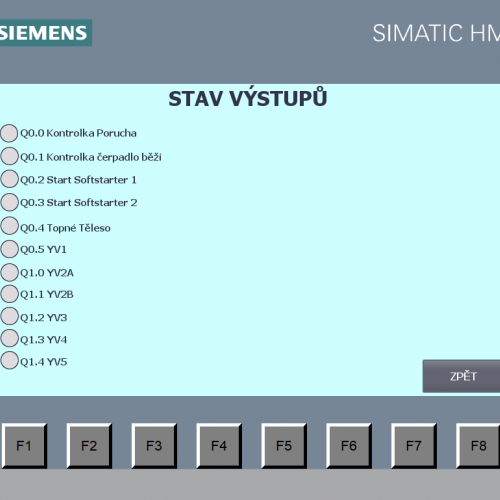

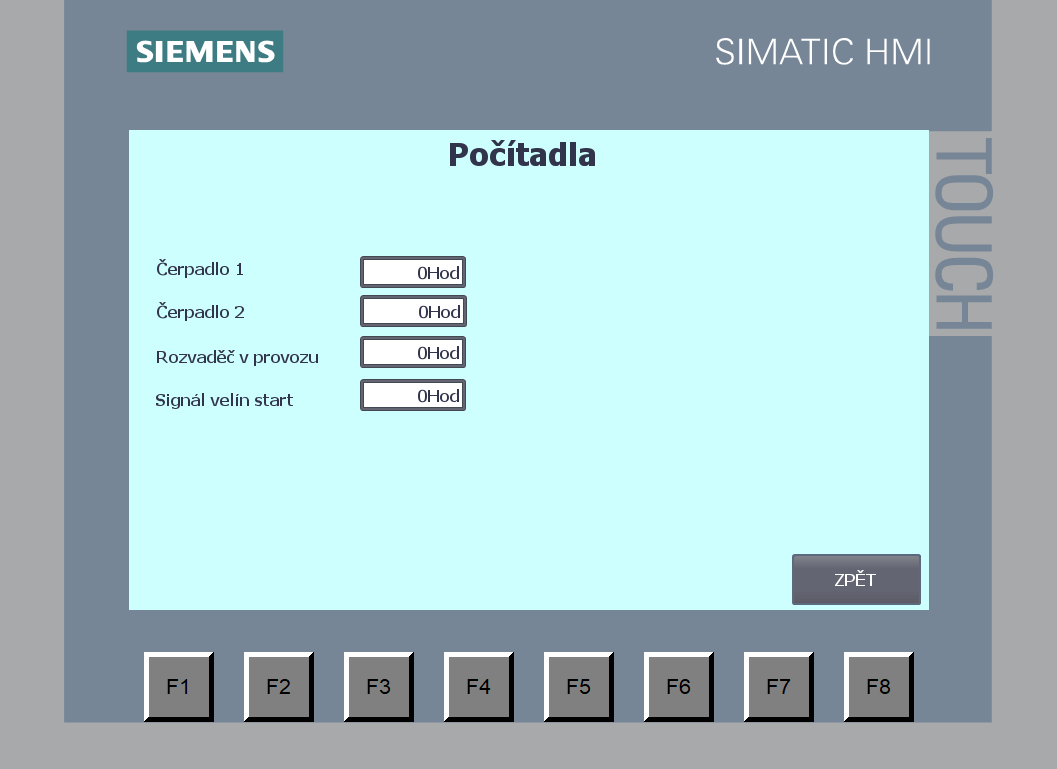

Hydraulický agregát je řízen rozvaděčem, který zajišťuje po splnění bezpečnostních podmínek a ochranných prvků rozběh elektromotoru čerpadla a řízení ovládacích prvků hydraulického agregátu. Napájení pro rozvaděč je řešeno pevným přívodem CYKY 5Jx10. Řízeni je zajištěno systémem PLC SIMATIC S7-1200. Ovládání HA je řešeno ovládacími tlačítky umístěných na dveřích rozvaděče a dotykovým panelem SIMATIC HMI KTP700 Basic. SW pro řízení systému je vyráběn na míru a o jeho odladění je komplexní součástí dodávky hydraulického agregátu.
