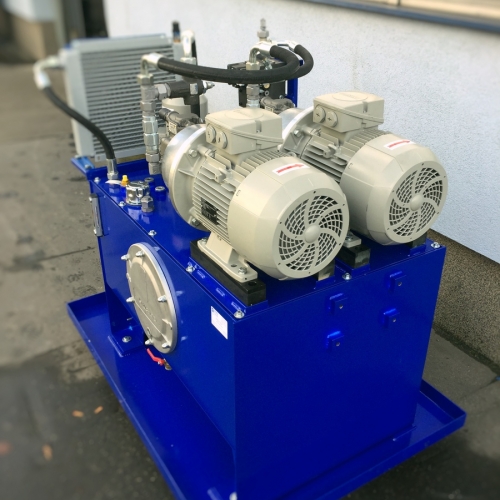

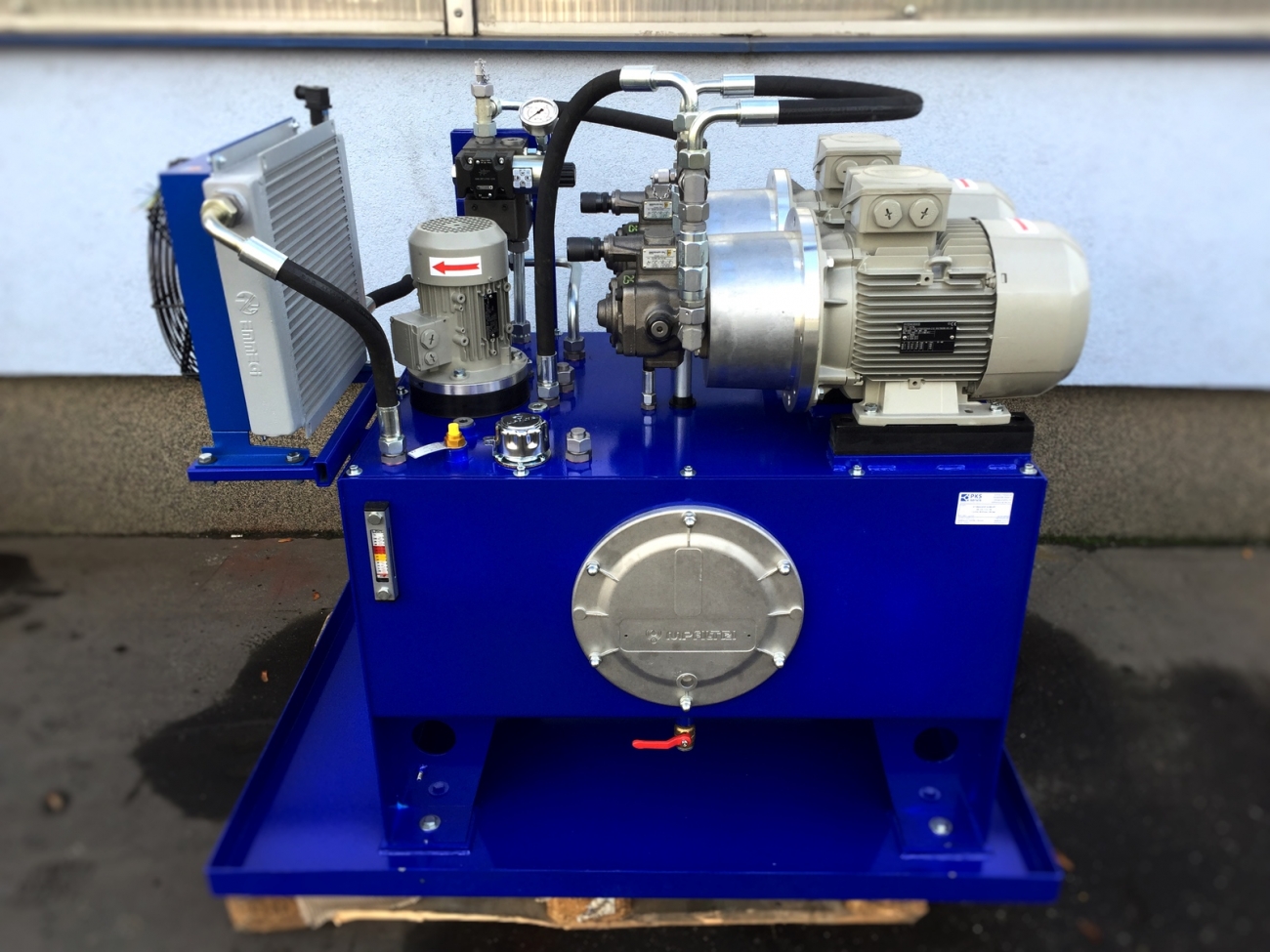

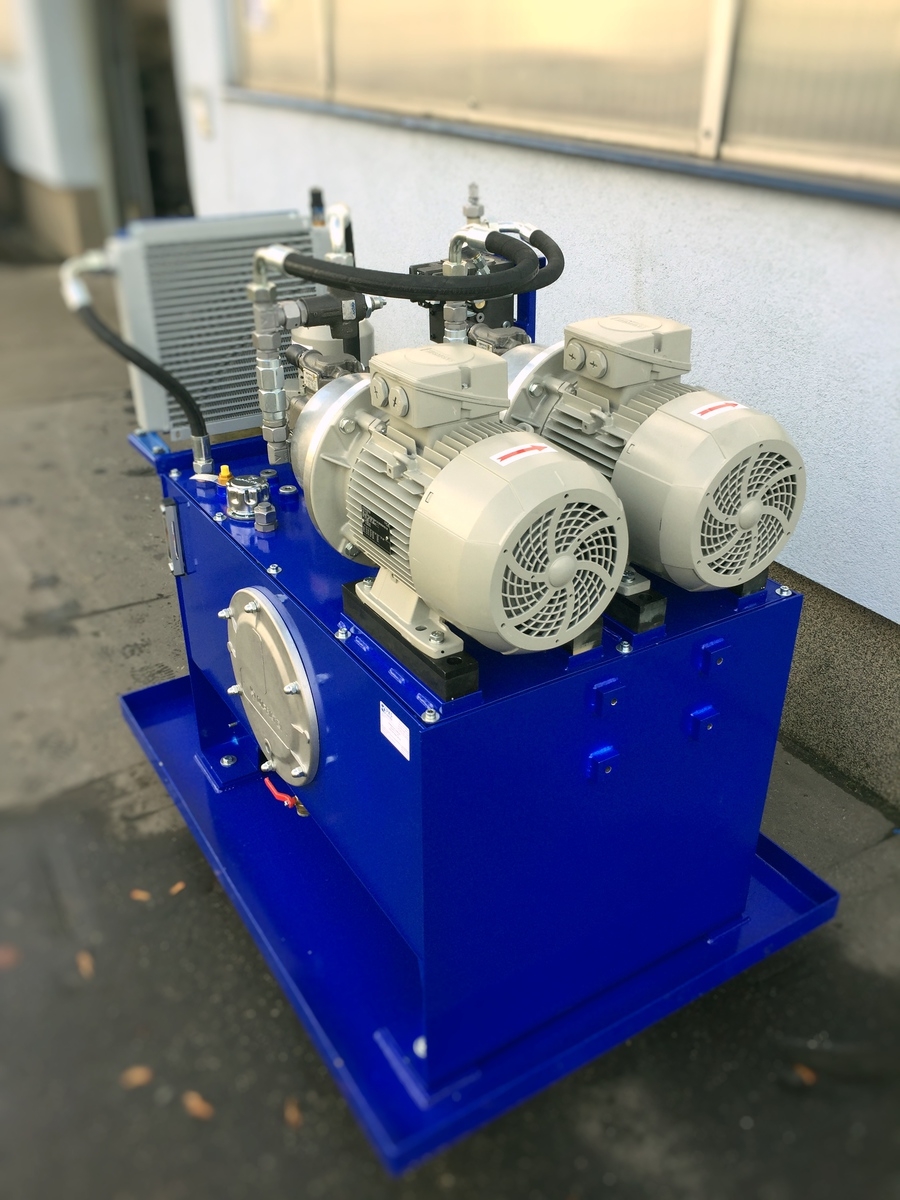

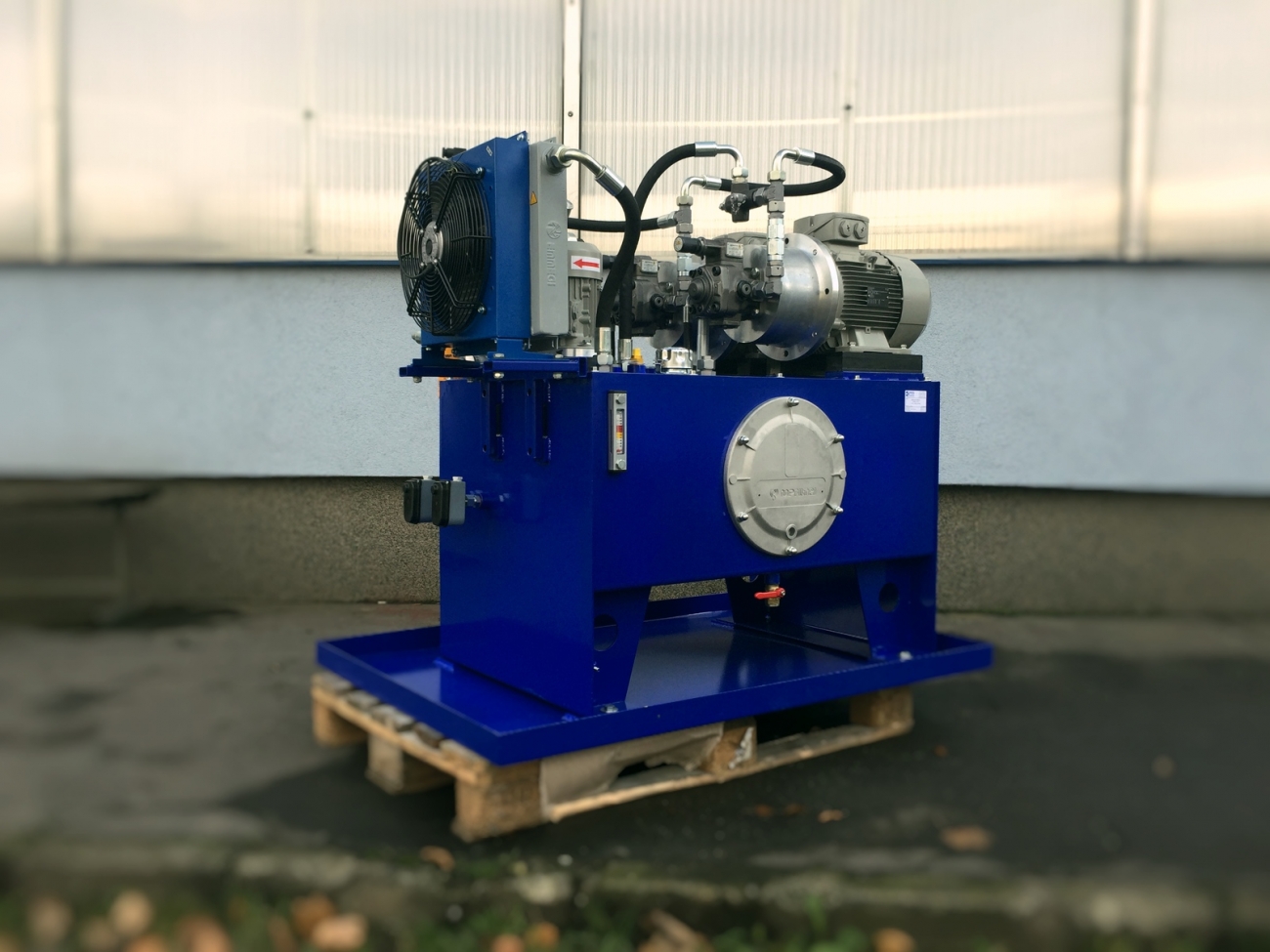

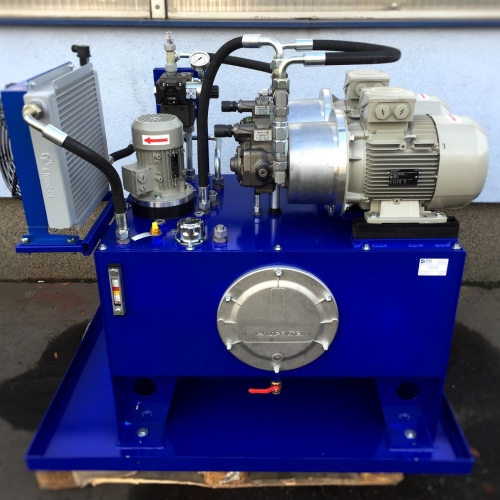

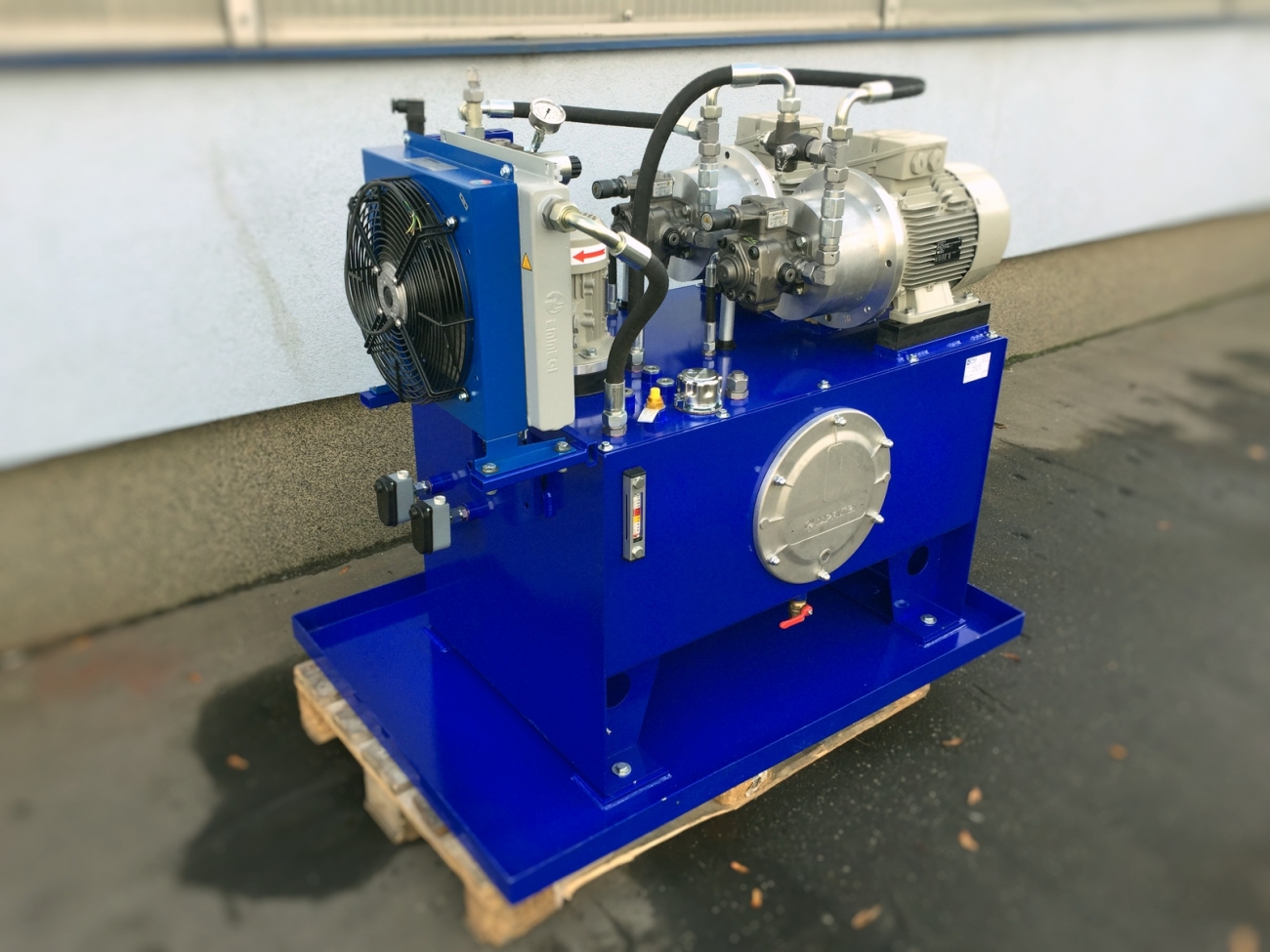

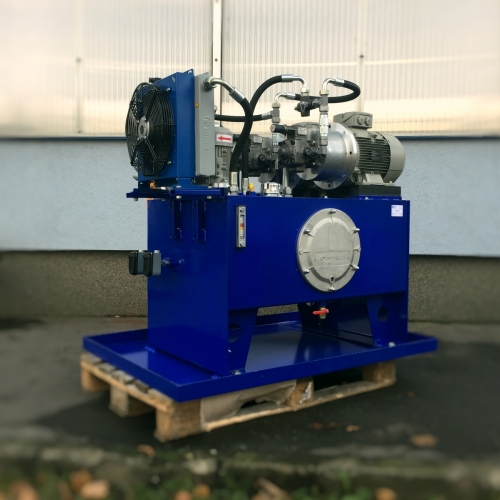

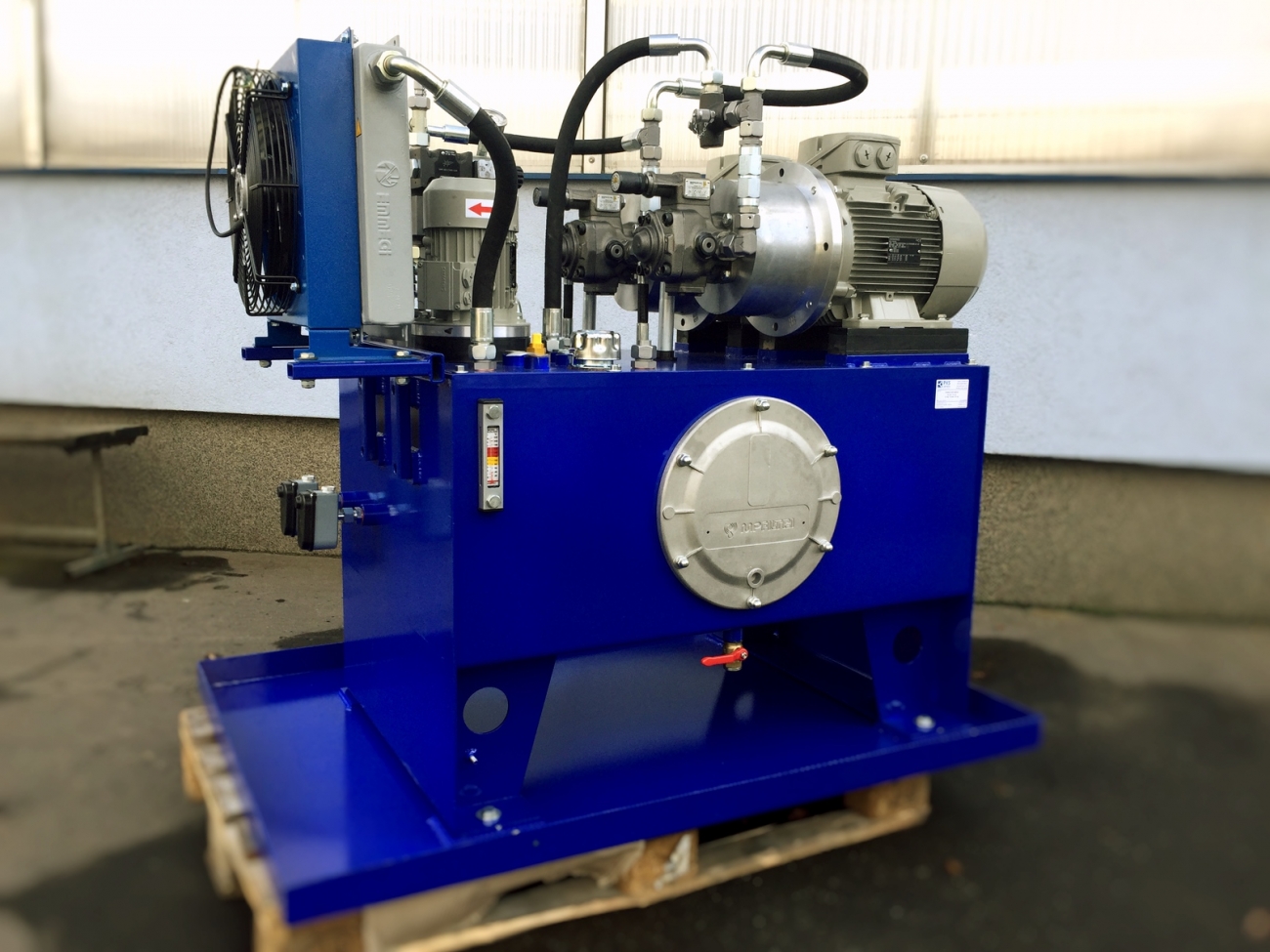

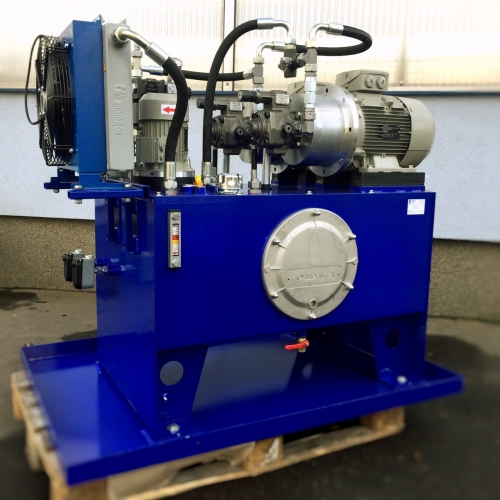

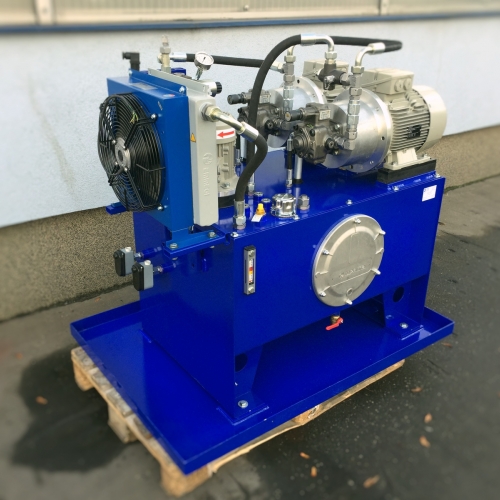

Hydraulický agregát se skládá z okapové vany, ve které je ocelová svařovaná nádrž o objemu 250 dm³. Na víku nádrže jsou umístěny dvě sestavy s elektromotorem s držákem hydrogenerátoru a lamelový hydrogenerátor. Jeden pohon je ve funkci a druhý slouží jako záložní zdroj. Dále zpětný ventil, hlavní pojistný ventil a rozvodný dvoupozicový blok.

Na výtlačné straně hydrogenerátoru je namontován za hadicí zpětný ventil do potrubí, který chrání hydrogenerátor před případným zpětným proudem hydraulické kapaliny. Rovněž je v této tlakové větvi namontován manometr pro sledování pracovního tlaku. Za zpětným ventilem je namontován pojistný ventil a rozvodný blok s odlehčovacím rozváděčem. Pojistný ventil je nastaven na tlak 120 bar a zaplombován.

Na první pozici je umístěn odlehčovací rozváděč, který odlehčuje lamelový hydrogenerátor, když není potřeba pracovní tlak. Na druhé pozici je záslepná deska dle požadavku objednatele. V odpadní větvi je odpadní filtr s filtrační schopností 10 µm, který je umístěn na víku nádrže.

Odpadní filtr je vybaven elektrickým indikátorem zanesení filtrační vložky. Na víku nádrže je dále namontováno plnící hrdlo se vzduchovým filtrem. Z boku nádrže je umístěn stavoznak se zabudovaným teploměrem.

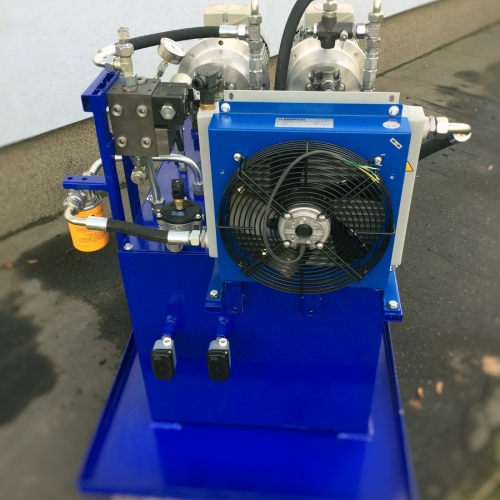

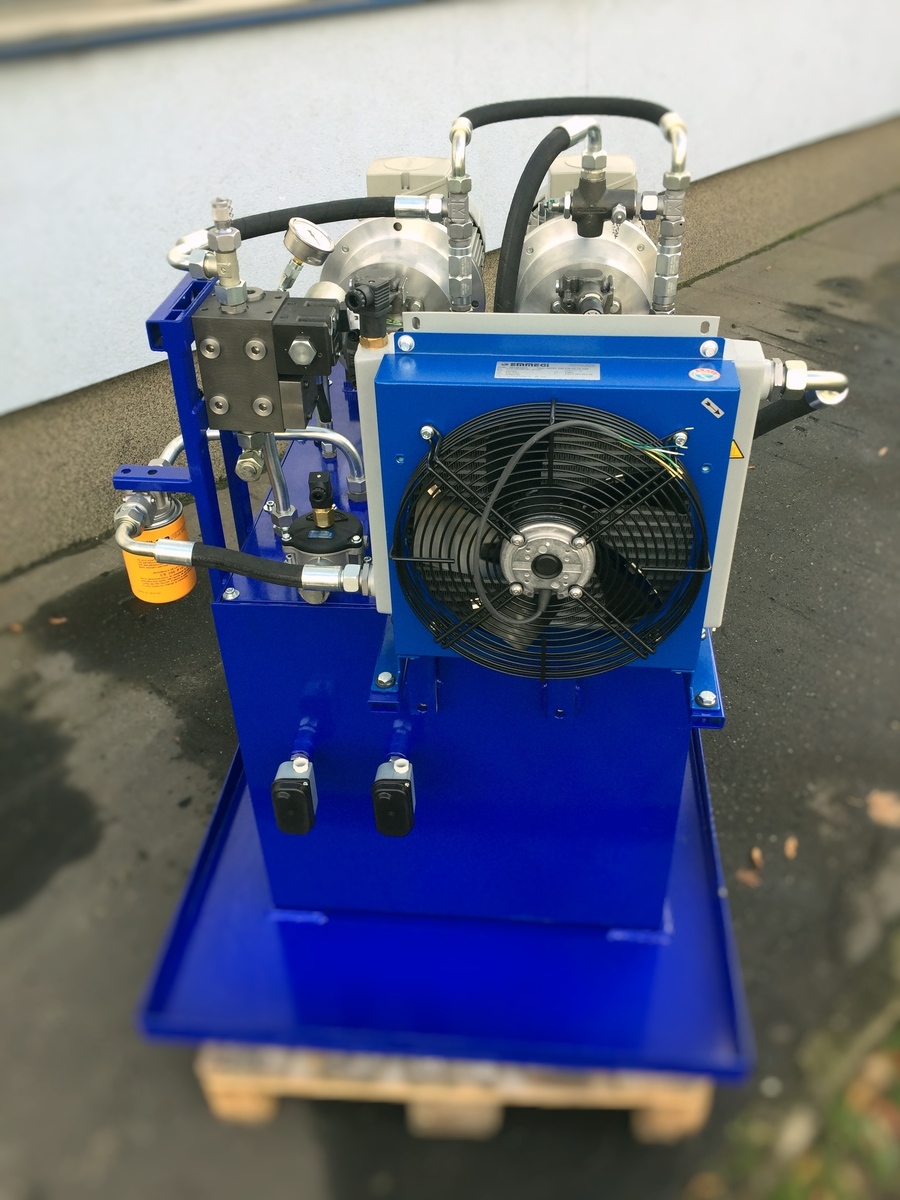

Na víku nádrže je umístěno oběhové čerpadlo napojeno na vzduchový filtr, který je umístěn na boku nádrže na kovové konzoli. Z chladiče se kapalina filtruje přes spin on filtr s filtrační schopnosti 10 µm. Filtr má elektrický indikátor zanesení.
