Elektro-hydraulický systém šachtové pece je koncipován jako otevřený hydraulický okruh s aplikací moderních hydraulických a elektrohydraulických prvků a zařízení klasické koncepce. Parametry hydraulického systému (tlaky a průtoky) jsou řízeny tzv. ventilovou technikou (elektromagnetické rozváděče, tlakové a škrtící ventily). Pro jednotlivá technologická zařízení na peci je použit příslušný hydraulický blok/panel, hydraulicky napojený na centrální zálohovaný zdroj tlakové kapaliny, tvořený regulačními hydrogenerátory, plyno-hydraulickým akumulátorem a nádrží pracovního média s příslušenstvím.

Hydraulické zařízení je složeno z následujících technologických uzlů:

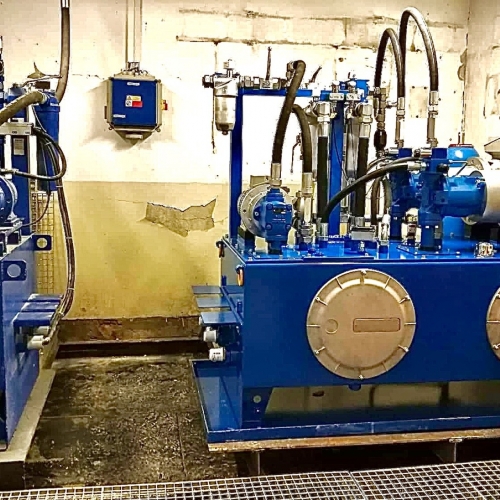

• A - Hydraulický agregát s příslušenstvím
• B - Hydraulický blok - Klapka chladícího vzduchu
• C - Hydraulický blok - Spodní šachtový uzávěr
• D - Hydraulický blok - Výhrabové stoly
• E - Hydraulický blok - Odlehčovací klapky
• F - Hydraulický blok - Taster
• G - Hydraulický blok  - Dvojčinná klapka
• H - Hydraulický blok – Horní šachtový uzávěr
• I - Hydraulický blok – Klapka vážícího zásobníku
• E - Přímočaré hydromotory
• J - Potrubní rozvody v tlakové stanici a na konstrukci pece

V blízkosti jednotlivých hydraulických bloků na peci jsou instalované elektrické svorkovnice ve standardních pracho – těsných ocelových skříních. Elektrická zařízení na hydraulickém agregátu jsou napojena do elektrického rozváděče vybaveného patřičnými přístroji.
